產品介紹

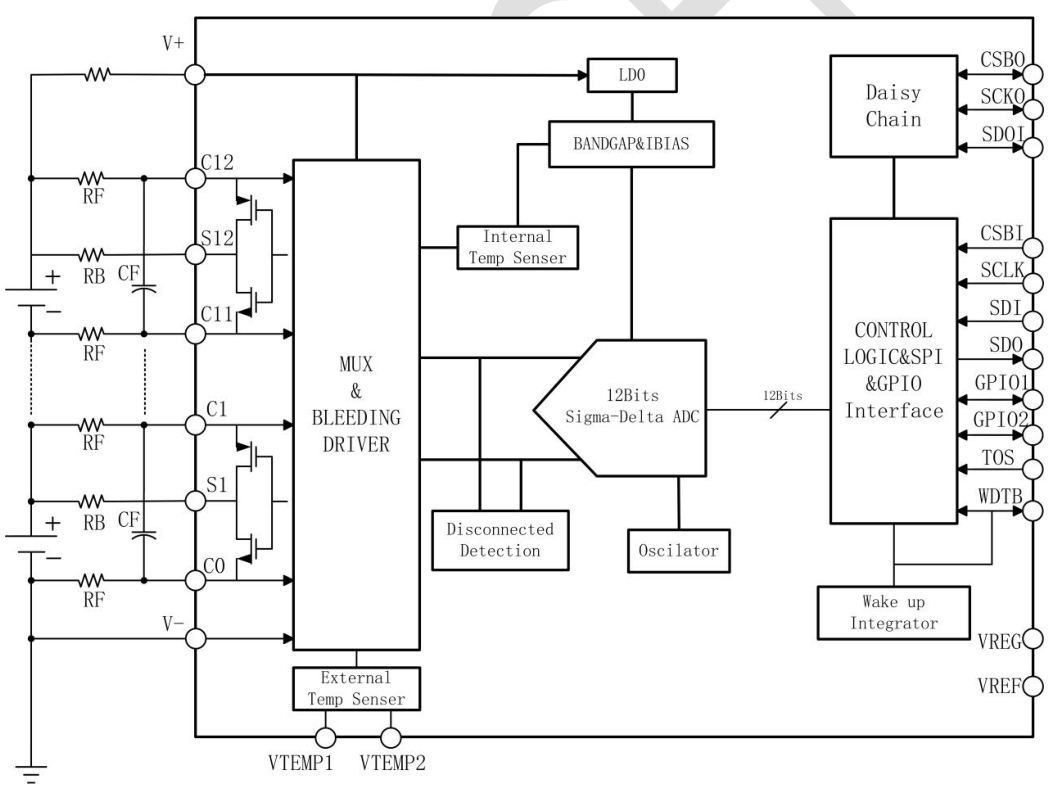

MT9803 是一款低功耗芯片，工作時電流小于 1.3mA，待機模式下小于 35uA。最高可以支持 12 節串聯電池的信息測量，總的電壓測量范圍為 10~60 V.內部包括 12路的 12位電壓采集 ADC，分辨率 1.5mV。同時還包含一個片內溫度采集通道，兩個外部溫度采集通道，可在 13ms 的時間內轉換全部 12 節串聯鋰電池的電壓。MT9803 內部集成了電池均衡MOSFET 最大均衡電流為 20mA，并且可以驅動外部 MOSFET，從而實現更大的均衡能力。同時，MT9803 可以支持多節菊鏈?zhǔn)竭B接并進行通信，以監測長串串接的鋰電池組。芯片集成了開路連接監測功能，更好的保證電池的使用安全。芯片通過帶有包誤差校驗的 SPI通信協議與主控 MCU 進行數據通信，通信時鐘頻率最高可達 1MHz。
關鍵參數
串?dāng)?shù)：4~12串

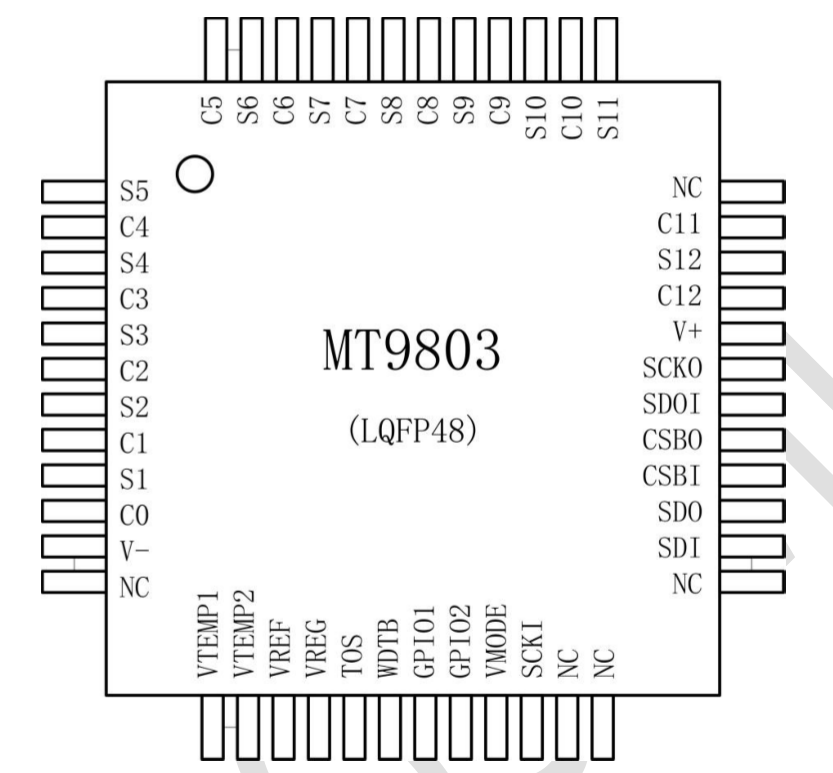

電芯電壓：0~5V 通訊方式：SPI 均衡模式：外部被動均衡 分辨率：1.5mv 全溫范圍誤差：±8mv 工作溫度：-40~105℃ 待機電流：12~35uA 工作電流：800~1300uA 封裝形式：LQFP48 應用行業：儲能，電力，工業控制，無人機 產品詳情
| |
|
|
|
