MT9820可通過單條雙絞線連接在兩個隔離器件之間提供雙向SPI通信
admin
2023-8-7 10:31:35

產品介紹

MT9820可通過單條雙絞線連接在兩個隔離器件之間提供雙向SPI通信。每個MT9820將邏輯狀態編碼為信號，并跨越一個隔離勢壘將信號傳送至另一個MT9820。接收MT9820 對傳輸信號進行譯碼并把從總線驅動至適當?shù)倪壿嫚顟B(tài)。隔離勢壘可利用一個簡單的脈沖變壓器進行橋接，以實現幾百伏的隔離度。
MT9820采用匹配的供電和吸收電流來驅動差分信號，從而免除了增設變壓器中心抽頭的需要并降低了EMI。接收器中的高精度窗口比較器負責檢測差分信號。驅動電流和比較器門限由一個簡單的外部電阻分壓器設定，因而使得系統能夠針對所需的電纜長度和期望的信噪比性能實施相應的優化。

關鍵參數

1Mbps隔離SPI數據通信
使用標準變壓器進行簡單的電流隔離
單個雙絞線上的雙向接口
可配置為高抗噪性或低功耗
超低，2μA空閑電流
自動喚醒檢測
工作溫度范圍：-40°C至125°C
2.7V至5.5V電源電壓
所有邏輯的接口范圍為1.7V至5.5V

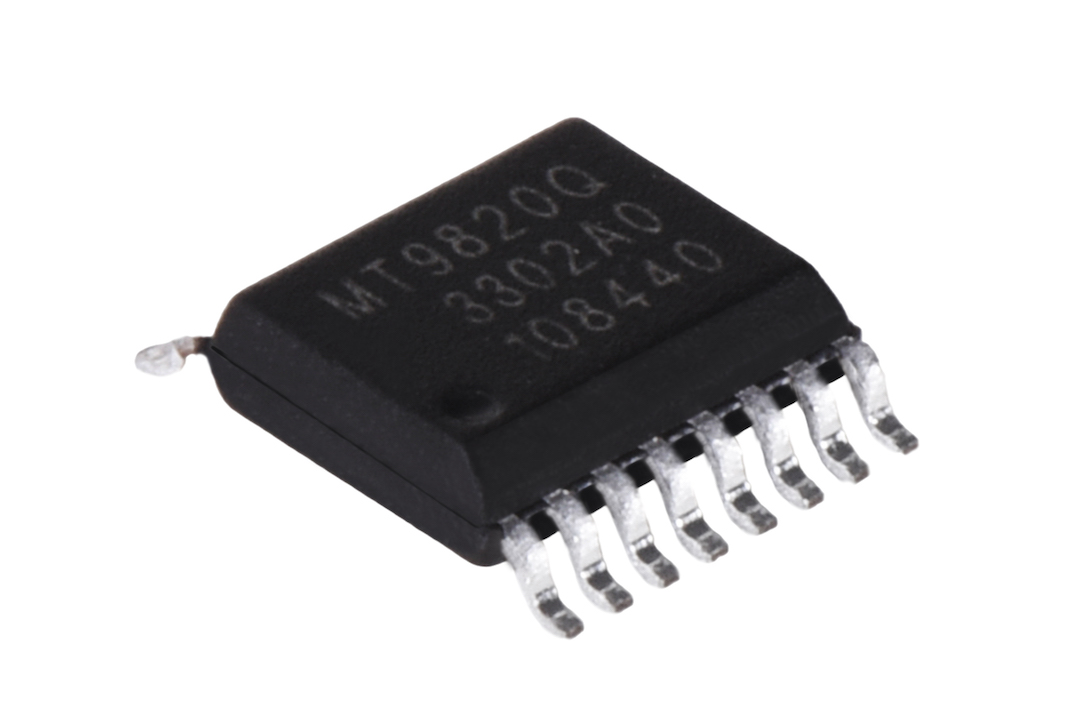

封裝形式：SSOP-16
應用領域：工業網絡、電池監測系統、遠程傳感器

產品詳情

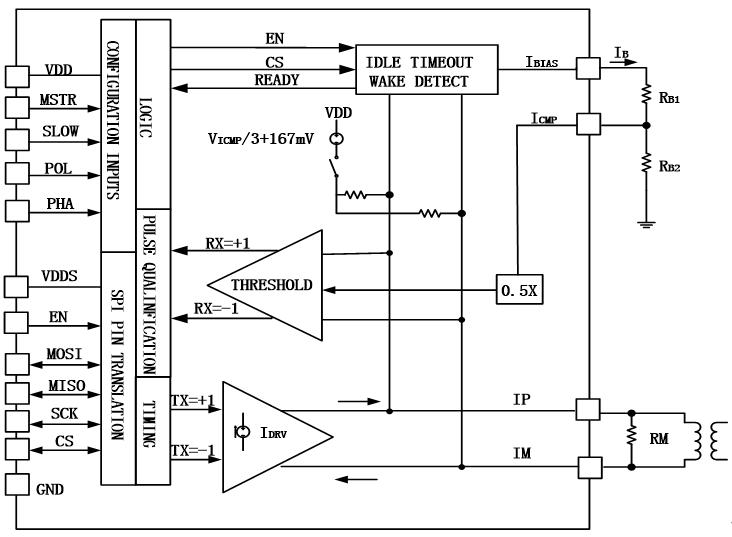

框架

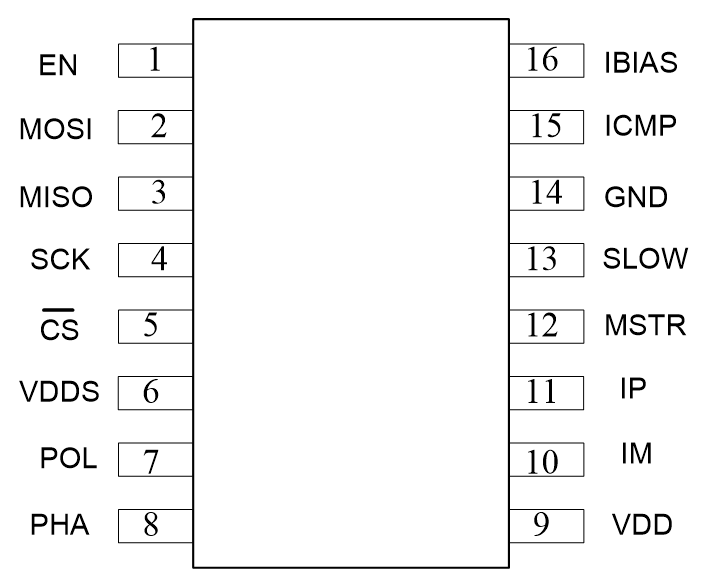

端口圖：

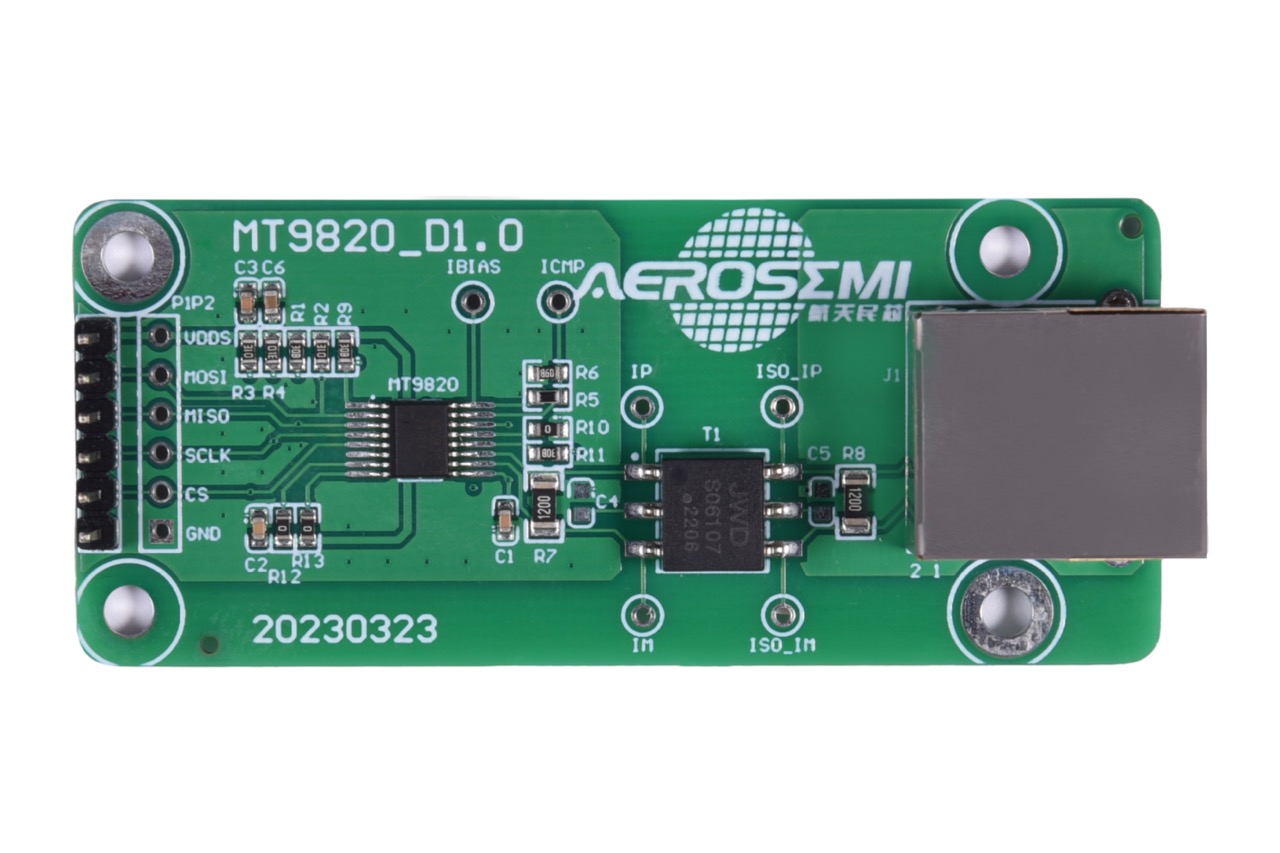

DEMO實物圖：

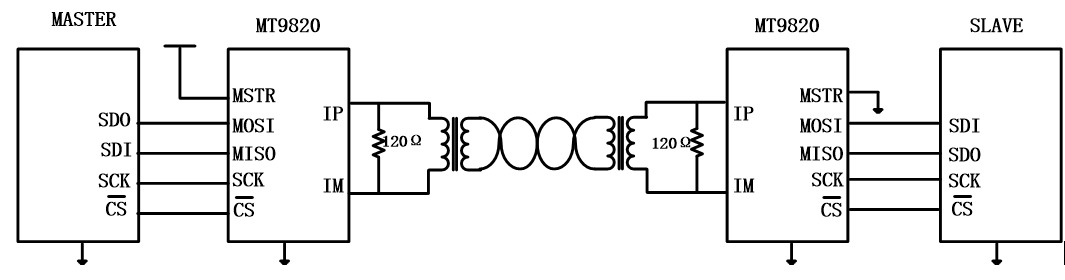

應用框圖：
